中文名称:变色硅胶、硅胶指示剂
英文名称:Color changing silica gel
变色硅胶是以具有高活性吸附材料细孔硅胶为基础原料经过深加工制成的具有高附加值和较高技术含量的指示型吸附剂,属于高档次的吸附干燥剂,现执行国家行业标准,《蓝胶指示剂、变色硅胶和无钴变色硅胶》HG/T 2765.4-2005。种产品在国内外通用的生产方法是从细孔硅胶(孔径2-3nm,比表面600㎡/g以上)为载体,用氯化钴(分子式:CoCl2 )通过一定的工艺步骤结合在硅胶内部孔隙的表面上。
特点是,它具有细孔硅胶对介质(比如空气或工业气体)中的含水蒸气极强的吸附作用
蓝色硅胶分为蓝胶指示剂、变色硅胶和蓝胶,外观为蓝色或浅蓝色玻璃状颗粒,根据颗粒形状可分为球形和块状两种,具有吸湿后自身颜色由蓝色变红色的特性。本品为球形或不规则形状的颗粒,根据外观的不同分为紫色、桔红色或黄色三种型号,其主要成分为二氧化硅,颜色随湿度不同而变化。
2.与普通硅胶干燥剂配合使用,指示干燥剂的吸湿程度和判断环境的相对湿度。
3.作为包装用硅胶干燥剂,广泛用于精密仪器、皮革、鞋、服装、家用电器等。

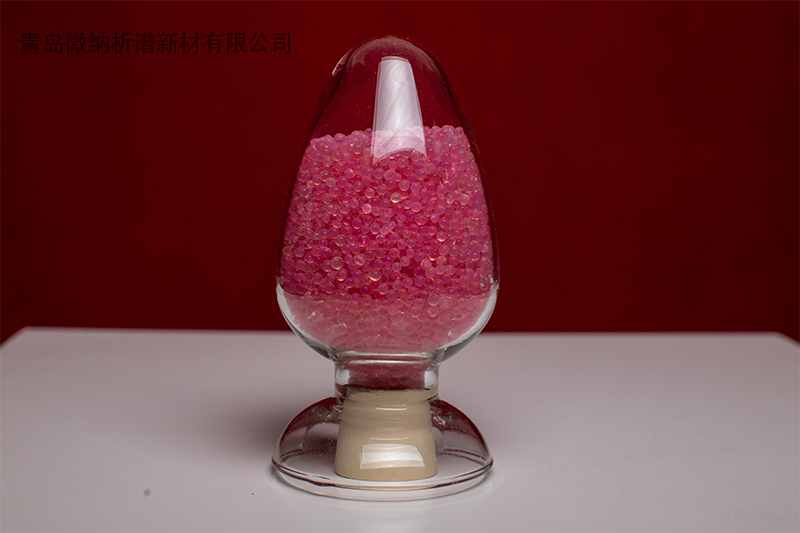

变色硅胶的主要成分是氯化钴,有很强的毒性,对空气中的水蒸气有极强的吸附作用,同时又能通过所含氯化钴结晶水数量变化而显示不同的颜色,即由吸湿前的蓝色随吸湿量的增加逐渐转变成浅红色。
颜色:蓝色
外观:珠状颗粒
耐温:750(℃)
粘度:无
水份:5(%)
主要用途:电子防潮,显色指示
孔径:细孔硅胶
规格:大概分为4种规格,分别是:1-3mm;2-4mm;2-5mm;4-8mm。
变色硅胶是从细孔硅胶(孔径2-3nm,比表面600㎡/g以上)为载体,用氯化钴(分子式:CoCl2)通过一定的工艺步骤结合在变色硅橡胶内部孔隙的表面上。
吸附水蒸气再生硅胶吸附水分后,可通过热脱附方式将水分除去,加热的方式有多种,如电热炉、烟道余热加热及热风干燥等。
脱附加热的温度控制在120--180℃为宜,对于蓝胶指示剂、变色硅胶、DL型蓝色硅胶则控制在100--120℃为宜。各种工业硅胶再生时的最高温度不应超过以下限度:
粗孔硅胶不得高于600℃;
细孔硅胶不得高于200℃;
蓝胶指标剂(或变色硅胶)不得高于120℃;
硅铝胶不得高于350℃。
再生后的硅胶,其水份一般控制在2%以下即可重新投入使用。
5.吸附杂质再生
⒈ 焙烧法
对于粗孔硅胶,可放在焙烧炉内逐渐升温至500--600℃,约经6-8小时至胶粒呈白色或黄褐色即可。对细孔硅胶,焙烧温度不能超过120℃。
⒉ 漂洗法
将硅胶在饱和水蒸汽中吸附达到饱和后放热水中浸泡漂洗,并可结合使用洗涤剂以除去废油或其它有机杂质,再经净水洗涤后烘干脱水。
⒊ 溶剂冲洗法
根据硅胶吸附有机物种类,选用适当的溶剂将吸附在硅胶内的有机物溶出,然后将硅胶加热以脱除溶剂。
6.吸附注意事项
⒈ 烘干再生时应注意掌握逐渐提高温度,以免剧烈干燥引起胶粒炸裂,降低回收率。
⒉ 对硅胶焙烧再生时,温度过高会引起硅胶孔结构的变化而明显降低其吸附效果,影响使用价值。对于蓝胶指示剂或变色硅胶,脱附再生的温度应不超过120℃,否则会因显色剂逐步氧化而失去显色作用。
⒊ 经再生后的硅胶一般应过筛除去微细颗粒,以使颗粒均匀。
7.技术指标
项 目 相对湿度 | 蓝胶指示剂 | 变色硅胶 | 蓝胶 | 典型数值 | |
吸附量 % | RH=20 % ³ | 8.0 | -- | -- | 8.5 |
RH=35 % ³ | 13.0 | -- | -- | 13.6 | |
RH=50 % ³ | 20.0 | 20.0 | 18.0 | 22.5 | |
RH=90 % ³ | -- | -- | 28.0 | 31.4 | |
磨耗率,%£ | 10.0 | 10.0 | 10.0 | 0.5 | |
粒度合格率,%³ | 96 | 90 | 90 | 97 | |
加热减量, %£ | 5.0 | 5.0 | 5.0 | 0.9 | |
显色变化 | RH=20 % | 蓝或浅蓝色 | -- | -- | 合格 |
RH=35 % | 紫或紫红色 | -- | -- | 合格 | |
RH=50 % | 浅红色 | 浅红色 | 浅紫色或浅红色 | 合格 |
8. 储存条件 硅胶具有强的吸湿能力,因此应贮存在干燥地方,包装物与地面之间要有搁架。包装物有钢桶、纸桶、纸箱、塑料瓶、聚乙烯塑料复合袋、柔性集装袋等。运输过程中应避免雨淋、受潮和曝晒。
